Vòng bi là bộ phận không thể thiếu của vòng bi vì vòng bi sẽ được sử dụng trong những hoàn cảnh khác nhau. Xét cho cùng, các vòng trong và ngoài mang FTM có thể được xử lý thành các hình dạng khác nhau tùy theo nhu cầu của khách hàng và có thể lựa chọn các vật liệu khác nhau.
Do các vòng trong và ngoài của ổ trục và thân lăn phải có độ cứng cao và độ bền mỏi tiếp xúc, chống mài mòn tốt và độ bền va đập nên vật liệu thường được sử dụng là thép chịu lực GCr15.

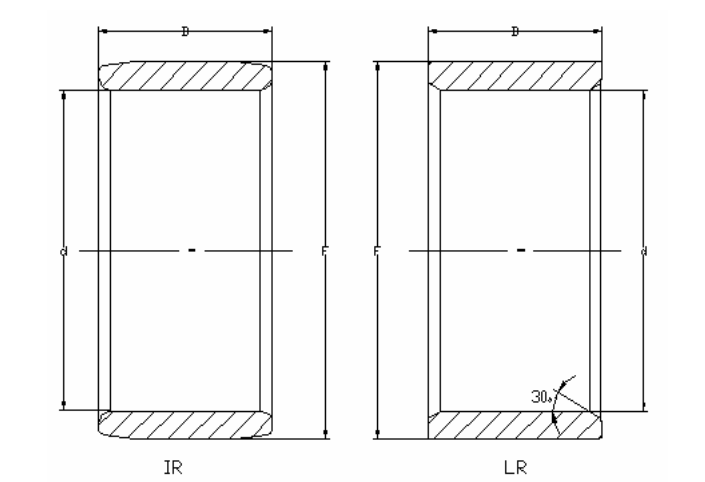

| Chỉ định vòng trong | mm | Kilôgam Cân nặng | ||
| D | F | B
| ||
| LR13 | 13 | 17.2 | 24 | 0.01837 |
| IR14 | 14 | 17 | 17 | 0.009665 |
| IR15 | 15 | 18~20 | 16~23 | 0,0093~0,0247 |
| IR16 | 16 | 20~26 | 9 ~ 15,5 | 0,00774~0,039504 |
| IR17 | 17 | 20~24 | 16~20 | 0,011~0,034 |
| LR17 | 17 | 20 | 30.5 | 0.021 |
| LR18 | 18 | 26 | 15.5 | 0.033024 |
| IR19 | 19 | 22 | 14 | 0.010416 |
| IR20 | 20 | 24~28 | 16~20 | 0,017~0,0452 |
| LR20 | 20 | 25 | 20.5 | 0.0279 |
| IR22 | 22 | 26~28 | 12~30 | 0,01373~0,054 |
| IR25 | 25 | 30~32 | 18~22 | 0,0298~0,052 |
| LR25 | 25 | 30 | 26.5 | 0.043 |
| IR28 | 28 | 32 | 17~30 | 0,0245~0,0438 |
| IR30 | 30 | 35~38 | 16~20 | 0,031~0,065 |
| LR30 | 30 | 35 | 20.5 | 0.0407 |
| IR60 | 60 | 68~70 | 25~60 | 0,195~0,463 |
| IR62 | 62 | 70~75 | 30~39 | 0.2523 |
| IR65 | 65 | 72~75 | 25~45 | 0,142~0,2362 |
| IR70 | 70 | 80 | 25~54 | 0,224~0,48 |
| IR75 | 75 | 84~85 | 44~54 | 0,38572~0,52 |
| IR80 | 80 | 80~90 | 25~54 | 0,25712~0,55 |
| IR85 | 85 | 95~100 | 26~63 | 0,28 ~ 1,05 |
| IR90 | 90 | 105 | 63 | 1.11 |
| IR110 | 110 | 120~125 | 30~40 | 0,409~0,86276 |
Thiệu Hưng Shangyu Flight Seiko Machinery Co., Ltd. (FTM), được thành lập năm 2006, là một doanh nghiệp tập trung vào R&D, sản xuất và tùy chỉnh các vòng bi phi tiêu chuẩn, vòng bi có độ chính xác cao (thay thế nhập khẩu) và các phụ kiện vòng bi và cơ khí các bộ phận. Với hơn 30 năm kinh nghiệm thiết kế kỹ thuật, FTM đã tạo được danh tiếng xuất sắc trong lĩnh vực vòng bi chất lượng cao. Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi cung cấp cho khách hàng trong và ngoài nước các giải pháp vòng bi chất lượng cao trong máy móc kỹ thuật, máy dệt và các lĩnh vực khác.
Dựa vào kinh nghiệm kỹ thuật và sản xuất chuyên nghiệp nhiều năm, FTM tích cực giới thiệu các máy công cụ CNC tiên tiến từ Nhật Bản để đảm bảo độ chính xác và ổn định khi xử lý sản phẩm. Ngoài ra, việc nghiên cứu sản phẩm vòng bi của FTM được hướng dẫn bởi bác sĩ ma sát. Chúng tôi tuân thủ triết lý đổi mới và phát triển của công ty, đồng thời sản phẩm của chúng tôi được xuất khẩu sang nhiều quốc gia và khu vực trên thế giới. Chúng tôi từ lâu đã hỗ trợ và sản xuất nhiều loại vòng bi cho nhiều công ty nổi tiếng thế giới, duy trì mối quan hệ sản xuất tốt đẹp. Quay vào cõi vĩnh hằng, kế thừa sự xuất sắc và cùng nhau tạo dựng tương lai. Hãy chọn FTM và chúng tôi sẽ là lựa chọn tốt nhất cho bạn về các giải pháp vòng bi.
Trong thế giới cơ khí và máy móc công nghiệp, việc lựa chọn vòng bi phù hợp là nền tảng cho hiệu suất, độ tin cậy và tuổi thọ hoạt động của thiết bị. Trong số rất nhiều loại vòng bi ...
1. Hướng dẫn lựa chọn con lăn công nghiệp: Vòng bi và vòng bi lăn trong sản xuất công nghiệp nặng Chọn cấu hình con lăn tối ưu là một quyết định kỹ thuật nền tảng, tác động trực t...
1.1 Giới thiệu về Vòng bi lăn chính xác Trong máy móc công nghiệp hiện đại, trục quay cần có sự hỗ trợ đáng tin cậy để giảm thiểu lực cản ma sát, duy trì sự liên kết cấu trúc và t...
1. Vòng bi rãnh sâu và Vòng bi tiếp xúc góc: Hướng dẫn lựa chọn kỹ thuật Việc chọn vòng bi lăn phù hợp là rất quan trọng đối với hiệu suất của máy móc công nghiệp, tuổi thọ của hệ...
Nếu bạn có bất kỳ câu hỏi nào hoặc muốn biết thêm về vòng bi, Xin cứ thoải mái liên lạc với chúng tôi!
